Вентиляция в модульном доме: как организовать воздухообмен и избежать проблем с микроклиматом

Особенности вентиляции в модульных домах: чем отличается от традиционного строительства

Высокая герметичность конструкций

Модульный дом строится по заводской технологии, где каждый элемент проходит строгий контроль качества. Стыки между панелями, окнами и дверями герметизируются специальными материалами, что минимизирует воздухопроницаемость конструкции. Это прекрасно работает для сохранения тепла зимой и прохлады летом, но создает необходимость в искусственном воздухообмене.

В традиционном доме из бруса или кирпича воздух естественным образом циркулирует через небольшие щели в конструкциях. В модульном доме такой «естественной вентиляции» практически нет, поэтому без специальной системы вентиляции в помещениях быстро станет душно и некомфортно.

Компактные размеры и ограниченное пространство

Модульные дома часто имеют компактные габариты, особенно если речь идет о небольших дачных или сезонных строениях. Это накладывает ограничения на выбор оборудования для вентиляции — оно должно быть компактным, но при этом эффективным.

Кроме того, планировка модульного дома может быть нестандартной, что влияет на распределение воздушных потоков. Важно правильно спроектировать систему вентиляции с учетом расположения комнат, чтобы свежий воздух равномерно распределялся по всем помещениям.

Многослойная конструкция стен

Стены модульного дома представляют собой «пирог» из нескольких слоев: несущая конструкция, утеплитель, пароизоляция, внутренняя и внешняя обшивка. Каждый из этих слоев является барьером для естественной вентиляции.
При монтаже системы вентиляции необходимо аккуратно прокладывать воздуховоды через все слои конструкции, не нарушая их целостности. Особенно важно не повредить пароизоляцию, так как это может привести к образованию конденсата внутри стен и последующему разрушению утеплителя.

Типы систем вентиляции: сравнение и применимость к модульным домам

Естественная вентиляция

Естественная вентиляция — это самый простой и бюджетный способ организации воздухообмена. Принцип ее работы основан на разнице давлений и температур между внутренним и наружным воздухом. Теплый воздух внутри дома поднимается вверх и выходит через вытяжные каналы, а на его место поступает свежий холодный воздух с улицы.

Преимущества естественной вентиляции:

• Полная энергонезависимость — не требует электроэнергии
• Простота конструкции и монтажа
• Низкая стоимость оборудования и обслуживания
• Отсутствие шума от работающего оборудования

Недостатки естественной вентиляции:

• Зависимость от погодных условий — в безветренную погоду или при высокой температуре на улице эффективность падает
• Невозможность контроля объема воздухообмена
• Отсутствие фильтрации поступающего воздуха
• Потери тепла зимой без возможности рекуперации

Применимость к модульным домам:
Естественная вентиляция в модульном доме имеет ограниченную эффективность из-за высокой герметичности конструкций. Однако она может быть использована как дополнение к другим системам или в небольших домах сезонного использования. Для повышения эффективности естественной вентиляции в модульном доме рекомендуется устанавливать приточные клапаны в окнах или стенах.

Принудительная вытяжная вентиляция

Принудительная вытяжная вентиляция предполагает механическое удаление отработанного воздуха из помещений с помощью вентиляторов. Свежий воздух поступает в дом естественным путем через приточные клапаны, окна или специальные отверстия.

Преимущества принудительной вытяжной вентиляции:

• Стабильная работа независимо от погодных условий
• Возможность регулирования интенсивности вытяжки
• Относительно невысокая стоимость оборудования
• Простота монтажа и обслуживания

Недостатки принудительной вытяжной вентиляции:

• Необходимость организации притока свежего воздуха
• Возможность образования сквозняков при неправильной настройке
• Потери тепла зимой без рекуперации
• Зависимость от электроснабжения

Оборудование для принудительной вытяжной вентиляции:

• Вытяжные вентиляторы (осевые или центробежные)
• Вентиляционные каналы и воздуховоды
• Дефлекторы и аэродинамические насадки
• Регулирующие и обратные клапаны

Применимость к модульным домам:
Принудительная вытяжная вентиляция хорошо подходит для модульных домов, особенно для локального применения в санузлах, кухнях и других помещениях с повышенной влажностью. Она обеспечивает надежное удаление отработанного воздуха и предотвращает образование конденсата.

Принудительная приточная вентиляция

Принудительная приточная вентиляция — это система, которая механически подает свежий воздух в помещения. Отработанный воздух удаляется через вытяжные каналы естественным путем или с помощью дополнительных вентиляторов.

Преимущества принудительной приточной вентиляции:

• Контроль объема поступающего воздуха
• Возможность фильтрации воздуха от пыли, пыльцы и других загрязнений
• Подогрев приточного воздуха в холодное время года
• Создание избыточного давления в доме, что предотвращает проникновение загрязненного воздуха через щели

Недостатки принудительной приточной вентиляции:

• Необходимость организации вытяжки отработанного воздуха
• Сложность балансировки системы
• Потребление электроэнергии
• Более высокая стоимость по сравнению с вытяжной системой

Оборудование для принудительной приточной вентиляции:

• Приточные вентиляторы и установки
• Бризеры — компактные приточные устройства с фильтрацией и подогревом
• Приточные клапаны с регулировкой
• Воздуховоды и распределительные решетки

Применимость к модульным домам:
Принудительная приточная вентиляция отлично подходит для модульных домов, особенно в условиях городской среды, где важна фильтрация поступающего воздуха. Бризеры — компактное решение, которое легко монтируется в стены модульного дома и обеспечивает качественный приток свежего воздуха.

Приточно-вытяжная вентиляция с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией — это наиболее современная и эффективная система воздухообмена. Она одновременно подает свежий воздух в помещения и удаляет отработанный, при этом передавая тепло от вытяжного воздуха к приточному с помощью рекуператора.

Преимущества приточно-вытяжной вентиляции с рекуперацией:

• Высокая энергоэффективность — до 90% тепла возвращается в дом
• Полный контроль микроклимата — температура, влажность, чистота воздуха
• Независимость от погодных условий
• Возможность интеграции с системами автоматики и «умный дом»
• Фильтрация воздуха на входе и выходе

Недостатки приточно-вытяжной вентиляции с рекуперацией:

• Высокая первоначальная стоимость оборудования
• Потребление электроэнергии
• Необходимость регулярного обслуживания (чистка фильтров, проверка оборудования)
• Требует продуманного проектирования и монтажа

Оборудование для приточно-вытяжной вентиляции:

• Вентиляционные установки с рекуператором
• Сеть воздуховодов для притока и вытяжки
• Распределительные решетки и диффузоры
• Фильтры различной степени очистки
• Автоматика управления и датчики

Применимость к модульным домам:
Приточно-вытяжная вентиляция с рекуперацией — оптимальное решение для модульных домов постоянного проживания. Она обеспечивает стабильный и комфортный микроклимат при минимальных энергозатратах. Однако такая система требует планирования на этапе проектирования модульного дома, чтобы правильно разместить оборудование и проложить воздуховоды.

Компоненты систем вентиляции: оборудование и материалы

▶Воздуховоды

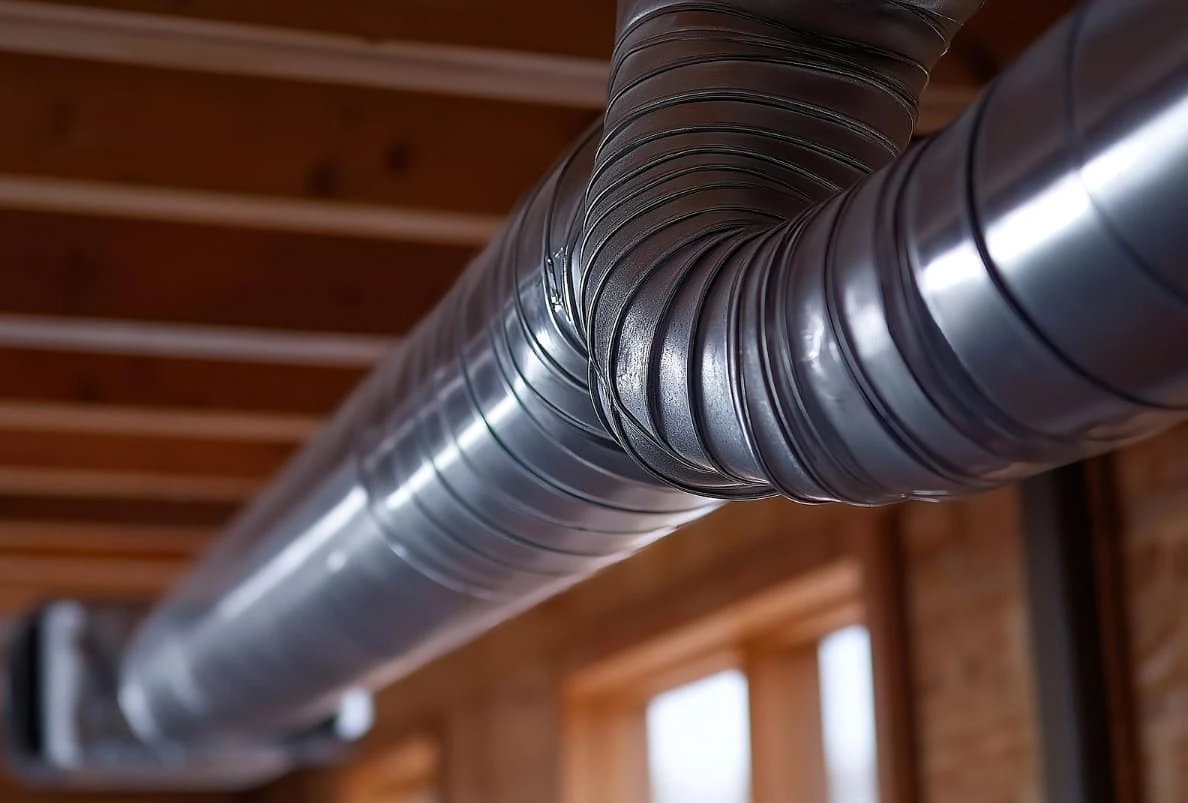

Воздуховоды — это трубопроводы, по которым перемещается воздух в системе вентиляции. От их качества и правильного монтажа зависит эффективность всей системы.

Типы воздуховодов:

• Круглые воздуховоды — наиболее аэродинамичные, создают минимальное сопротивление воздушному потоку
• Прямоугольные воздуховоды — удобны для монтажа в ограниченном пространстве, легко маскируются в интерьере
• Гибкие воздуховоды — используются для соединения оборудования с основной системой, позволяют обходить препятствия
• Жесткие воздуховоды — обеспечивают максимальную герметичность и долговечность

Материалы воздуховодов:

• Оцинкованная сталь — прочный и долговечный материал, устойчивый к коррозии
• Пластик (ПВХ) — легкий, не требует покраски, легко монтируется
• Алюминий — компактный и гибкий материал, часто используется для гибких воздуховодов

Особенности выбора для модульных домов:
При выборе воздуховодов для модульного дома важно учитывать ограниченное пространство и необходимость компактного размещения. Пластиковые воздуховоды часто предпочтительнее из-за легкости и простоты монтажа. Диаметр воздуховодов рассчитывается исходя из производительности вентиляционной системы и объема помещений.

▶Вентиляторы
Вентиляторы — это устройства, которые создают принудительное движение воздуха в системе вентиляции. Они являются «сердцем» любой принудительной системы.

Типы вентиляторов:

• Осевые вентиляторы — простая и надежная конструкция, воздух движется вдоль оси вращения. Используются для вытяжки в санузлах, кухнях и других помещениях.
• Центробежные вентиляторы — более мощные устройства, где воздух движется перпендикулярно оси вращения. Используются в приточных установках и вентиляционных системах с высоким сопротивлением.

Характеристики вентиляторов:

1. Производительность — объем воздуха, который вентилятор может переместить за час (измеряется в м³/ч)
2. Напор — способность вентилятора преодолевать сопротивление воздуховодов
3. Уровень шума — важный параметр для жилых помещений, измеряется в децибелах (дБ)
4. Энергопотребление — влияет на эксплуатационные расходы системы

Выбор вентиляторов для модульного дома:
Для модульного дома рекомендуется выбирать вентиляторы с низким уровнем шума (не более 30-35 дБ) и высокой энергоэффективностью. Места установки вентиляторов должны быть доступны для обслуживания и замены при необходимости.

▶Рекуператоры
Рекуператор — это теплообменник, который передает тепло от вытяжного воздуха к приточному, не смешивая воздушные потоки. Это ключевой элемент энергоэффективной вентиляционной системы.

Типы рекуператоров:

• Пластинчатые рекуператоры — состоят из множества тонких пластин, между которыми движутся приточный и вытяжной воздух. Простая и надежная конструкция, КПД до 70-80%.
• Роторные рекуператоры — используют вращающийся ротор для передачи тепла. Более высокий КПД (до 85-90%), но сложнее в обслуживании.
• Рекуператоры с промежуточным теплоносителем — используют жидкость для передачи тепла. Применяются в крупных системах вентиляции.

Принцип работы рекуператора:
Теплый отработанный воздух из дома проходит через рекуператор и отдает свое тепло холодному приточному воздуху с улицы. При этом воздушные потоки не смешиваются, что обеспечивает чистоту приточного воздуха.

Выбор рекуператора для модульного дома:
Для модульного дома оптимальным выбором являются пластинчатые рекуператоры — они компактны, надежны и не требуют сложного обслуживания. При выборе рекуператора важно учитывать его производительность, КПД и соответствие размерам вентиляционной установки.

▶Дополнительное оборудование

1. Фильтры:
   Фильтры очищают приточный воздух от различных загрязнений. Существуют несколько классов фильтрации:

• Фильтры грубой очистки (класс G) — задерживают крупную пыль, пух, насекомых
• Фильтры тонкой очистки (классы F и H) — задерживают мелкую пыль, пыльцу, споры грибов
• Угольные фильтры — поглощают запахи и вредные газы

2. Клапаны:

• Обратные клапаны — предотвращают обратное движение воздуха в системе
• Регулирующие клапаны — позволяют настраивать объем воздуха в разных ветках системы
• Автоматические клапаны — управляются системой автоматики в зависимости от показаний датчиков

3. Автоматика:
   Современные системы вентиляции оснащаются автоматикой для управления работой оборудования:

• Датчики влажности — включают усиленную вентиляцию при повышении влажности
• Датчики температуры — регулируют подогрев приточного воздуха
• Датчики CO2 — контролируют качество воздуха и регулируют интенсивность вентиляции
• Контроллеры — управляют работой всей системы вентиляции

4. Шумоглушители и виброизоляция:
   Для снижения уровня шума от работающего оборудования используются шумоглушители и виброизоляционные материалы. Это особенно важно для жилых помещений, где тишина является важным фактором комфорта.

Проектирование и монтаж: ключевые этапы и типичные ошибки

Проектирование на этапе производства модуля
Самый эффективный подход к организации вентиляции в модульном доме — это закладка вентиляционных каналов на этапе производства модулей на заводе. Это обеспечивает:

1. Точное позиционирование вентиляционных каналов в конструкции стен и перекрытий
2. Минимизация повреждений несущих конструкций при монтаже
3. Возможность оптимизации трассировки воздуховодов для снижения сопротивления
4. Интеграция вентиляционных каналов с другими инженерными системами (электрика, отопление, водоснабжение)
5. Контроль качества монтажа в стационарных условиях

Этапы заводского проектирования:

1. Разработка схемы вентиляции на основе планировки модульного дома
2. Определение мест установки оборудования и проходов воздуховодов
3. Согласование с другими инженерными системами
4. Изготовление модулей с предварительно установленными закладными деталями для вентиляции
5. Маркировка всех вентиляционных каналов для удобства сборки на участке

Монтаж вентиляции после сборки дома
Если вентиляционные каналы не были заложены на этапе производства, монтаж системы вентиляции выполняется после сборки модульного дома на участке.

Этапы монтажа:

1. Разметка трассы воздуховодов на основе проектной схемы
2. Прокладка воздуховодов через стыки модулей с обеспечением герметичности
3. Установка вентиляционного оборудования (вентиляторов, рекуператоров, фильтров)
4. Подключение оборудования к электросети
5. Настройка и балансировка системы

Особенности монтажа в модульном доме:

1. Необходимо аккуратно прокладывать воздуховоды через стыки модулей, не нарушая герметичность конструкции
2. Важно обеспечить надежную теплоизоляцию воздуховодов, проходящих через наружные стены
3. Места установки оборудования должны быть доступны для обслуживания
4. Рекомендуется использовать гибкие вставки для компенсации возможных деформаций конструкции

Типичные ошибки и их последствия

❌1. Неправильный расчет производительности:
Недостаточная производительность вентиляции приводит к застою воздуха, повышению влажности и образованию плесени. Избыточная производительность — к сквознякам и потерям тепла.

Решение: Точный расчет воздухообмена для каждого помещения с учетом нормативов и специфики модульного дома.

❌2. Отсутствие балансировки притока и вытяжки:
Несбалансированная система вентиляции создает избыточное давление или разрежение в доме, что приводит к проникновению загрязненного воздуха или трудностям при открывании дверей.

Решение: Настройка системы с обеспечением небольшого избытка притока (5-10%).

❌3. Нарушение герметичности при монтаже:
Неплотные соединения воздуховодов и негерметичные проходы через стены приводят к потерям воздуха и снижению эффективности системы.

Решение: Использование качественных герметиков и уплотнителей при монтаже, проверка герметичности после установки.

❌4. Недостаточная теплоизоляция воздуховодов:
Неутепленные воздуховоды, проходящие через холодные зоны, становятся причиной образования конденсата и потерь тепла.

Решение: Обязательная теплоизоляция всех воздуховодов, проходящих через наружные стены и неотапливаемые помещения.

❌5. Отсутствие доступа для обслуживания:
Оборудование, установленное в труднодоступных местах, невозможно обслуживать и ремонтировать без демонтажа конструкций.

Решение: Предусмотреть ревизионные люки и доступ к оборудованию при проектировании системы.

Сравнительная таблица систем вентиляции для модульных домов

Для наглядного сравнения различных систем вентиляции приведем основные характеристики в таблице:

Энергоэффективность и автоматизация: современные подходы

1. Рекуперация тепла
Рекуперация тепла — это процесс передачи тепловой энергии от вытяжного воздуха к приточному без смешивания воздушных потоков. Это ключевой элемент энергоэффективной вентиляционной системы для модульного дома.

Принцип работы рекуператора:
Теплый отработанный воздух из дома проходит через теплообменник и отдает свое тепло холодному приточному воздуху с улицы. При этом воздушные потоки разделены, что обеспечивает чистоту приточного воздуха.

Экономия энергии:
Современные рекуператоры имеют КПД от 70 до 95%, что означает, что до 95% тепла возвращается в дом. Это существенно снижает затраты на отопление, особенно в холодное время года.

Окупаемость инвестиций:
Хотя приточно-вытяжная система с рекуперацией имеет высокую первоначальную стоимость, она окупается за счет экономии на отоплении. В среднем срок окупаемости составляет 3-5 лет при постоянном проживании в модульном доме.

2. Умная вентиляция
Современные системы вентиляции могут быть оснащены элементами автоматизации, которые делают управление микроклиматом более удобным и эффективным.

Датчики качества воздуха:

• Датчики CO2 — контролируют концентрацию углекислого газа и автоматически увеличивают интенсивность вентиляции при превышении нормы
• Датчики влажности — включают усиленную вентиляцию при повышении влажности, что предотвращает образование конденсата и плесени
• Датчики температуры — регулируют подогрев приточного воздуха для поддержания комфортной температуры

Автоматическое регулирование:
Современные вентиляционные установки оснащены контроллерами, которые автоматически регулируют производительность вентиляторов в зависимости от показаний датчиков. Это позволяет поддерживать оптимальный микроклимат при минимальном энергопотреблении.

Интеграция с системами «умный дом»:
Система вентиляции может быть интегрирована в общую систему «умный дом», что позволяет управлять ею вместе с другими инженерными системами (отопление, освещение, безопасность) через единый интерфейс.

Удаленное управление:
Многие современные вентиляционные установки поддерживают управление через смартфон или планшет. Это позволяет контролировать работу системы и изменять настройки из любой точки мира.

3. Фильтрация воздуха
Фильтрация приточного воздуха — важный аспект вентиляции в модульном доме, особенно в условиях городской среды или при наличии аллергиков в семье.

Степени очистки воздуха:

• Фильтры грубой очистки (класс G) — задерживают крупные частицы: пыль, пух, насекомых, пыльцу крупных растений
• Фильтры тонкой очистки (классы F5-F9) — задерживают мелкую пыль, споры грибов, пыльцу мелких растений
• Фильтры высокоэффективной очистки (классы H10-H14) — задерживают бактерии, вирусы, аллергены, смог
• Угольные фильтры — поглощают запахи, вредные газы и летучие органические соединения

Выбор фильтров для модульного дома:
Для большинства модульных домов достаточно фильтров класса F7-F8, которые обеспечивают хорошую очистку воздуха от пыли и аллергенов. В условиях сильного загрязнения воздуха или при наличии аллергиков рекомендуется использовать фильтры более высоких классов.

Требования к обслуживанию фильтров:
Фильтры требуют регулярной замены — обычно каждые 3-6 месяцев в зависимости от степени загрязнения воздуха. Некоторые фильтры можно очищать и использовать повторно. Важно следить за состоянием фильтров, так как забитый фильтр снижает производительность вентиляционной системы и увеличивает энергопотребление.
