Какие бывают планировки модульных домов?

Почему планировка модульного дома — это не «перестановка стен», а инженерная задача?

При обсуждении модульных домов часто возникает иллюзия: «раз дом собирается из блоков, можно легко поменять планировку — просто переставить перегородки». На практике такая гибкость сильно ограничена — не бюрократией и не «жесткими стандартами производителя», а объективными физическими и нормативными рамками. Планировка модульного дома определяется не пожеланиями заказчика в первую очередь, а тремя фундаментальными ограничителями: транспортной логистикой, конструктивной устойчивостью и требованиями действующих сводов правил.

Первое — габариты перевозки. Согласно Постановлению Правительства РФ №272, максимальная длина автопоезда с негабаритным грузом — 20 м, но длина самого модуля не должна превышать 13,6 м — иначе требуется сопровождение двумя автомобилями и согласование маршрута с ГИБДД, РЖД, МЧС. Ширина — 2,55 м без разрешения, 3,7 м — с разрешением на негабарит (что добавляет 5–7 дней к срокам доставки). Высота — 4,0 м без согласований, 4,5 м — с ограничениями (не все мосты и ЛЭП допускают проезд). Эти цифры напрямую задают максимальные внутренние размеры: модуль 3,7 м в ширину имеет внутреннюю ширину ≈3,4 м после учета толщины стен (2×150 мм утеплитель + обшивка). Это значит: полноценная комната шириной 3,6 м физически невозможна в одном модуле без нарушения транспортных норм.
Второе — несущая способность каркаса. Модуль — это не контейнер, а пространственная ферма, в которой стены, пол и крыша работают совместно. Пролет без промежуточных опор, при котором сохраняется жесткость и отсутствуют прогибы, составляет ≤12 м. При длине 13,6 м требуется дополнительная продольная связь — что влечет за собой обязательное размещение несущей перегородки. Попытка убрать ее для «свободной планировки» приведет к вибрациям пола, трещинам в отделке и, в долгосрочной перспективе — к усталостным разрушениям в узлах.
Третье — требования СП 54.13330.2016 к жилым помещениям: минимальная высота — 2,4 м (в модуле с односкатной крышей это ограничивает зоны у низкой стены), естественное освещение — не менее 1/8 площади пола приходится на остекление, изолированная спальня — не менее 8 м². При проектировании планировки эти нормы проверяются до расстановки мебели — иначе дом формально «готов», но не пригоден для постоянного проживания.
Таким образом, планировка модульного дома — это не «вариант интерьера», а результат балансировки между:
— возможностями логистики,
— расчетной схемой несущих конструкций,
— санитарно-гигиеническими требованиями.

Игнорирование одного из этих условий превращает проект в «визуализацию», которая не пройдет экспертизу, не допустит монтаж на участке или потребует доработок уже после строительства — с увеличением сроков и стоимости. Именно поэтому профессиональное проектирование модульных домов начинается не с эскиза фасада, а с анализа габаритов, нагрузок и нормативов — и только потом — с компоновки помещений.

Типология планировок по количеству и компоновке модулей

Классификация модульных домов по количеству блоков — не маркетинговый прием, а отражение фундаментальных различий в конструктивной логике, монтажной технологии и возможностях зонирования. Каждый тип имеет четкие границы применимости, обусловленные расчетными схемами и нормативами. Ниже — разбор трех основных категорий с акцентом на их инженерные особенности, а не на визуальные различия.

Одномодульные дома (до 50 м²) — наиболее простая и надежная схема. Типичные габариты: 6×9 м, 6×12 м, 3×12 м. Конструктивно такой дом представляет собой единый замкнутый контур, где все стены участвуют в восприятии нагрузок. Это обеспечивает высокую пространственную жесткость: даже при ветровой нагрузке 0,5 кПа (регион II) деформации не превышают 1/500 пролета. Основные компоновки:
— Линейная: вход — тамбур — техническая зона (кухня+санузел) — жилая зона. Экономична по материалам, но требует тщательной шумоизоляции между зонами.
— Со вторым светом: при высоте фронтона ≥3,2 м часть гостиной оставляется без перекрытия, что визуально увеличивает объем, но снижает энергоэффективность (требуется дополнительное утепление фронтона).
— L-образная: реализуется только при использовании углового модуля с усиленным узлом сопряжения стен (стальной уголок 80×80×6 мм по всему периметру угла). Встречается редко из-за сложностей транспортировки и монтажа.
Ключевое ограничение одномодульных схем — невозможность полноценного разделения «дневной» и «ночной» зон без ущерба для нормативных размеров. Например, в модуле 6×9 м при минимальной спальне 8 м² остается 46 м² на кухню, гостиную и санузел — что допустимо, но не комфортно при постоянном проживании. Преимущество — монтаж за 4–8 часов, отсутствие межмодульных стыков (главный источник теплопотерь и продуваний), минимальная потребность в фундаменте (4–6 винтовых свай).
Двухмодульные дома (50–100 м²) — наиболее востребованная категория для постоянного проживания. Здесь возникает принципиально новая задача: стыковка несущих конструкций. Существуют три основные схемы, каждая со своими конструктивными требованиями.
— Продольная стыковка (например, два модуля 3×12 м встык по длинной стороне) позволяет получить дом шириной 6 м и длиной 12 м с открытой планировкой. Критически важно: стык проходит строго по линии несущей балки перекрытия, усиленной двутавром 160×80 мм. Перегородки в зоне стыка запрещены — они нарушают равномерность передачи нагрузок.
— Поперечная стыковка (два модуля 6×6 м, соединенные по короткой стороне) дает четкое разделение функций: один модуль — «ночная зона» (спальни, санузел), второй — «дневная» (кухня-гостиная). Здесь стык проходит по несущей стене, что требует устройства сквозных анкерных связей через каждые 1,2 м по высоте.
— Г-образная компоновка — самая сложная: два модуля соединяются под углом 90°. Возможна только при заводском изготовлении углового узла с пространственным каркасом из замкнутых сечений. В полевых условиях такая стыковка ненадежна.
Трех- и четырехмодульные дома (100–180 м²) — применяются для объектов с повышенными требованиями к автономности зон: гостевые комплексы, дома для большой семьи, коммерческие студии. Здесь ключевая проблема — жесткостная связь системы. Линейная цепочка из четырех модулей (например, 6×6×4) в расчетах ведет себя как многопролетная балка с шарнирными опорами — при неравномерной осадке фундамента в стыках возникают изгибающие моменты, ведущие к трещинам в отделке. Поэтому такие схемы требуют:
— устройства монолитного железобетонного пояса по периметру фундамента,
— применения стальных диафрагм жесткости в зоне стыков,
— обязательного геодезического контроля после монтажа каждого модуля.
Наиболее устойчивы П-образные и крестообразные компоновки, где центральная зона (обычно — технический модуль с инженерией) выполняет роль «ядра жесткости». Такие схемы допускают небольшие подвижки отдельных ветвей без передачи напряжений в стыки.

Важно: количество модулей — не показатель «масштаба» или «статуса». Иногда одномодульный дом 6×12 м оказывается рациональнее, чем двухмодульный 6×9 м + 3×6 м — за счет отсутствия стыков, меньшей трудоемкости монтажа и более предсказуемого поведения в эксплуатации. Выбор схемы должен определяться не площадью, а задачей, логистикой и требованиями к зонированию.

Принципы зонирования внутри модуля: что можно, а что нарушает конструктив

Зонирование в модульном доме — это не интерьерное решение, а распределение функций по зонам с учетом конструктивной логики, теплотехники и нормативов. Ошибки на этом этапе проявляются не сразу: они могут привести к конденсату в стенах, продуваниям в стыках, перегрузке несущих элементов или нарушению требований СП 54.13330 — уже после заселения. Ниже — разбор принципов, проверенных на практике более чем 300 построенных объектов.

Техническая зона (кухня, санузел, электрощитовая, кладовая для инженерии) — единственное место, где допускается нарушение сплошности теплового контура. Только здесь разрешены сквозные отверстия в полу и стенах для прокладки труб, кабелей и вентканалов. Располагать эту зону следует вдоль несущей стены, желательно — у входа, чтобы минимизировать длину коммуникаций до точек ввода (электричество, вода, канализация).** Важно**: санузел никогда не должен находиться над стыком модулей — даже при идеальной герметизации стыка протечка из сифона или трубы может проникнуть в межмодульное пространство и вызвать гниение древесины. Минимальная глубина технической зоны — 2,4 м (для размещения стандартной кухни 2,1 м и шкафа под щитовую/водяной узел шириной 300 мм).

Жилая зона (гостиная, спальня, кабинет) должна соответствовать двум обязательным условиям:
— занимать не менее 60 % общей площади модуля,
— иметь естественное освещение, при котором площадь остекления составляет не менее 1/8 площади пола (требование п. 6.1.2 СП 54.13330).
Это означает, что в модуле 3×9 м (27 м²) жилая зона — минимум 16,2 м², а остекление — не менее 2,0 м². При этом окна следует размещать только в глухих стенах, не в зоне стыков: остекление в стыковочной зоне снижает жесткость конструкции и требует усиления каркаса на 30–40 % — что экономически нецелесообразно. Лучшее решение — одна продольная стена с панорамным остеклением, противоположная — глухая с небольшими окнами в спальне.

Перегородки делятся на два принципиально разных типа:
— Несущие — устанавливаются только вдоль продольной оси модуля, параллельно длинным стенам. Их толщина — не менее 100 мм (каркас 50×100 мм с двойной обшивкой), шаг стоек — 600 мм. Именно такие перегородки воспринимают нагрузку от перекрытия при поперечной стыковке модулей. Нельзя размещать несущую перегородку поперек модуля — это нарушает работу пространственной фермы.
— Ненесущие — могут быть в любом месте, но с ограничениями: не ближе 200 мм к стыку модулей (иначе саморезы попадают в герметизационный слой), не в зоне оконных проемов шире 1,8 м (риск деформации проема при усадке), не из материалов тяжелее 120 кг/м² (например, кирпичная кладка запрещена — только каркас с ГКЛ, ЦСП или деревянные панели).

Недопустимые решения, часто встречающиеся в «самопроектировании»:
— Санузел над входной зоной другого модуля: при монтаже стык находится прямо под полом санузла — любая протечка попадает в шов.
— Большая остекленная стена в зоне стыка: снижает жесткость на кручение, требует установки стальных ригелей — что удорожает объект на 15–20 %.
— Гардеробная в углу модуля у стыка: угловые зоны — зоны максимальных напряжений, здесь запрещено крепление полок и штанг к несущим стойкам.
— Лестница на второй этаж в центре модуля: требует устройства несущей балки под лестничный марш, что «съедает» высоту потолка в гостиной.

Корректное зонирование начинается не с расстановки мебели, а с нанесения на план:
-границ транспортных габаритов,
-линий несущих стен и перегородок,
-зоны стыков (запретная на 500 мм в обе стороны),
-минимальных размеров помещений по СП 54.13330.

Только после этого можно приступать к эргономике. Иначе получается не планировка, а иллюзия комфорта — с рисками, которые проявятся в первую же зиму.

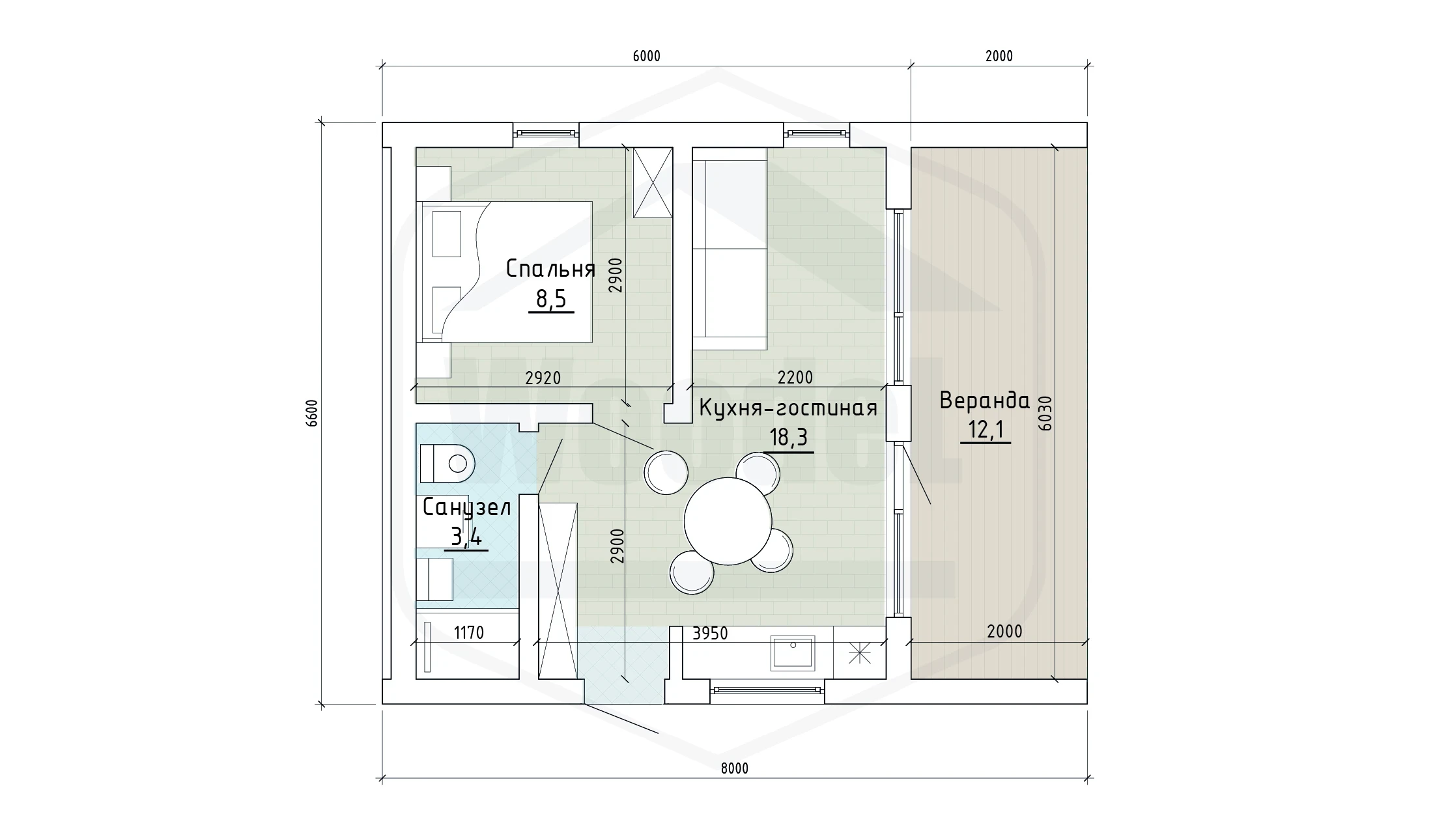

Пример зонирования внутри модульного дома

Эргономика и нормативы: как размеры комнат диктуют компоновку

Эргономика в модульном доме — не про «удобную расстановку мебели», а про соответствие минимальным нормативным размерам, без которых объект не может быть принят в эксплуатацию как жилое помещение. Эти требования зафиксированы в СП 54.13330.2016 «Здания жилые многоквартирные» (применим к малоэтажным домам по п. 1.3) и СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянными несущими конструкциями». Их нарушение делает дом формально пригодным для временного пребывания, но не для постоянной регистрации — что критично для владельцев бизнеса, планирующих сдавать объекты в аренду или использовать как гостевые дома.

Спальня — помещение с самыми жесткими ограничениями. Минимальная площадь — 8,0 м² при высоте потолка не менее 2,4 м (п. 6.1.1 СП 54.13330). При односкатной крыше это накладывает дополнительное условие: спальня не может располагаться у низкой стены, если высота в этой зоне <2,4 м. Например, в модуле 6×9 м с уклоном кровли 12° и высотой фронтона 3,4 м зона с высотой ≥2,4 м занимает только 5,8 м по длине. Это означает: спальня 2,7×3,0 м (8,1 м²) размещается только в средней части модуля — и оставляет для гостиной 3,3×5,8 м (19,1 м²), что допустимо, но не избыточно. Если добавить гардеробную 1,2×1,5 м, площадь гостиной сокращается до 17,3 м² — уже на грани комфорта для семьи из трех человек.

Гостиная должна составлять не менее 12 м² (п. 6.1.3), но на практике для комфортного размещения дивана, стола и проходных зон требуется 16–18 м². Это возможно только при ширине модуля ≥5 м или в двухмодульной схеме. В одномодульном доме 3×12 м (36 м²) после вычета технической зоны (6 м²) и спальни (8 м²) остается 22 м² — но из них 4 м² приходятся на зону с высотой <2,4 м, непригодную для постоянного пребывания. Реальная площадь гостиной — 18 м², что допустимо, но не позволяет выделить отдельную столовую.

Кухня в составе кухни-гостиной должна иметь минимальную ширину фронта рабочей зоны 2,1 м (по СНиП 31-01-2003, актуализированному в СП 54). В модуле шириной 3 м это возможно только при линейной компоновке — Г-образная или П-образная кухня требует ширины помещения ≥3,6 м. Поэтому в узких модулях (3 м) кухня всегда размещается вдоль одной стены, а обеденная зона выносится в гостиную — что снижает звукоизоляцию и повышает теплопоступления в теплое время года.

Санузел — еще одна точка, где эстетика уступает нормативам. Совмещенный санузел должен иметь площадь не менее 2,7 м² (п. 6.1.4), при этом расстояние от унитаза до противоположной стены — ≥0,75 м, от душевой кабины до стен — ≥0,8 м. Это означает, что минимальные габариты — 1,5×1,8 м. В модуле 3×9 м такая ячейка занимает 8 % площади — разумно. Но если добавить стиральную машину и шкаф, площадь вырастает до 3,5 м² — а это уже 10 % от общей площади, что экономически нецелесообразно.

Эти цифры не являются «рекомендациями» — они встроены в расчет конструкций. Например, при проектировании перекрытия нагрузка от мебели и людей принимается с учетом нормативной плотности заселения: 2 человека на 10 м² жилой площади. Если спальня меньше 8 м², расчетная нагрузка на пол в ней возрастает — что требует усиления лаг и увеличения сечения балок. То же касается вентиляции: воздухообмен в спальне — 30 м³/ч на человека, и если площадь занижена, кратность воздухообмена превышает 1,5 — что вызывает ощущение сквозняка даже при закрытых окнах.

Итог прост: планировка модульного дома не может быть «свободной». Она формируется как наименьший общий знаменатель между:
— транспортными габаритами модуля,
— минимальными размерами помещений по СП,
— требованиями к естественному освещению и высоте,
— расчетными нагрузками на конструкции.

Попытка «втиснуть» спальню 7 м², гостиную 10 м² и раздельный санузел в модуль 3×9 м приведет к формально красивой, но эксплуатационно неустойчивой схеме — с перегрузкой полов, недостаточной вентиляцией и невозможностью регистрации по месту жительства. Только строгое соблюдение нормативов на этапе проектирования гарантирует, что дом будет не просто построен, а действительно пригоден к жизни.

Планировки под задачу: от дачи до коммерческого объекта

Выбор планировки модульного дома определяется не площадью участка и не бюджетом, а основной функциональной задачей объекта. Одна и та же площадь — например, 60 м² — может быть реализована в принципиально разных компоновках, каждая из которых оптимальна только под одну цель. Ниже — разбор четырех ключевых сценариев с указанием конструктивных, нормативных и эксплуатационных требований.

1. Сезонный дачный дом (до 40 м²) — объект с минимальными требованиями к автономности и комфорту. Здесь приоритет — скорость, низкая стоимость и устойчивость к периодическому отоплению/остыванию. Типовая схема: одномодульный дом 6×6 м или 3×9 м с линейной планировкой: тамбур (1,2×1,8 м) → совмещенный санузел (1,5×1,8 м) → кухня-гостиная (3,3×4,5 м) с раскладным спальным местом. Спальня как изолированное помещение не предусматривается — это не нарушение норм, так как объект проектируется как временная постройка (до 6 месяцев в году), что снимает требования СП 54.13330 к минимальным размерам. Обязательные решения:
— упрощенная система вентиляции (клапаны в окнах + вытяжная шахта в санузле),
— отсутствие стяжки — настил на лагах с утеплением 150 мм,
— вход с улицы без тамбура допустим, но снижает энергоэффективность на 20 %.
Такой дом монтируется за 4–6 часов, не требует сложного фундамента (4 винтовые сваи), и при соблюдении условий эксплуатации служит 15–20 лет без капитального ремонта.

2. Постоянное проживание (60–90 м²) — сценарий, при котором дом должен соответствовать всем требованиям к капитальному жилью. Здесь уже недопустимы компромиссы: требуется изолированная спальня ≥8 м², раздельный санузел, гардеробная, полноценная кухня и гостиная ≥16 м². Оптимальная схема — двухмодульный дом 6×12 м, собранный из двух блоков 6×6 м в поперечной стыковке. Один модуль — «ночная зона»: спальня (3,2×3,0 м), гардеробная (1,2×1,5 м), санузел (2,4×1,8 м); второй — «дневная»: кухня (2,4×3,0 м), гостиная (4,2×5,4 м), техническая ниша (0,9×2,4 м) под щитовую и рекуператор. Обязательные условия:
— высота потолка ≥2,45 м по всему объему,
— естественное освещение во всех жилых помещениях,
— система приточно-вытяжной вентиляции с рекуперацией ≥75 %,
— полный контур утепления (стены — 200 мм, кровля — 250 мм, пол — 200 мм).
Такой объект проходит экспертизу как жилое строение, допускает регистрацию по месту жительства и рассчитан на круглогодичную эксплуатацию при температурах до −45°C.

3. Гостевой дом / мини-отель (80–120 м²) — коммерческий объект, где главный критерий — автономность номеров и минимальные затраты на обслуживание. Здесь применяется схема линейной цепочки из трех модулей 4×8 м (общая длина 24 м), но с жесткой связью через центральный технический модуль. Каждый «номерной» модуль включает: вход с улицы, спальня 3,2×3,6 м, санузел 2,0×2,2 м, небольшая кухонная зона (раковина, холодильник, СВЧ). Важно:
— входы в каждый модуль — только с одной стороны (для удобства уборки и контроля),
— санузлы расположены у стыков, но не над ними — трубы уходят в пол, а не в межмодульное пространство,
— вентиляция — единая система с центральным рекуператором и индивидуальными клапанами в каждом блоке (для раздельного управления),
— звукоизоляция межмодульных перегородок — ≥47 дБ (для обеспечения конфиденциальности).
Такая компоновка позволяет сдавать модули по отдельности, вести раздельный учет коммунальных ресурсов и быстро выводить блок на ремонт без остановки всего объекта.

4. Офис / творческая студия (40–70 м²) — объект с повышенными требованиями к освещению, акустике и несущей способности полов. Здесь предпочтителен одномодульный дом 6×12 м с панорамным остеклением одной продольной стены. Внутренняя компоновка: прихожая (2,4×3,0 м), рабочая зона (6,0×6,0 м), переговорная/архив (3,0×3,6 м), санузел (1,8×2,0 м). Ключевые особенности:
— остекление — энергосберегающее, с селективным покрытием (для снижения перегрева),
— перегородка между рабочей зоной и переговорной — каркасная с двойной обшивкой и звукоизоляцией из базальтовой ваты (≥45 дБ),
— полы усилены: лаги 200×50 мм, шаг 400 мм, настил — ЦСП 24 мм,
— электроснабжение — отдельная линия с выделенной мощностью 15 кВт.
Такой объект не требует внутренней отделки «под ремонт» — он сразу готов к эксплуатации как рабочее пространство.

Важно: один и тот же модуль 6×12 м может быть адаптирован под любую из этих задач — но только при условии, что проектирование начинается с формулировки цели, а не с расстановки мебели. Планировка, не соответствующая задаче, превращает даже самый качественный модуль в неэффективный актив — с избыточными затратами на эксплуатацию, недогрузкой площадей или невозможностью реализовать заявленную функцию.

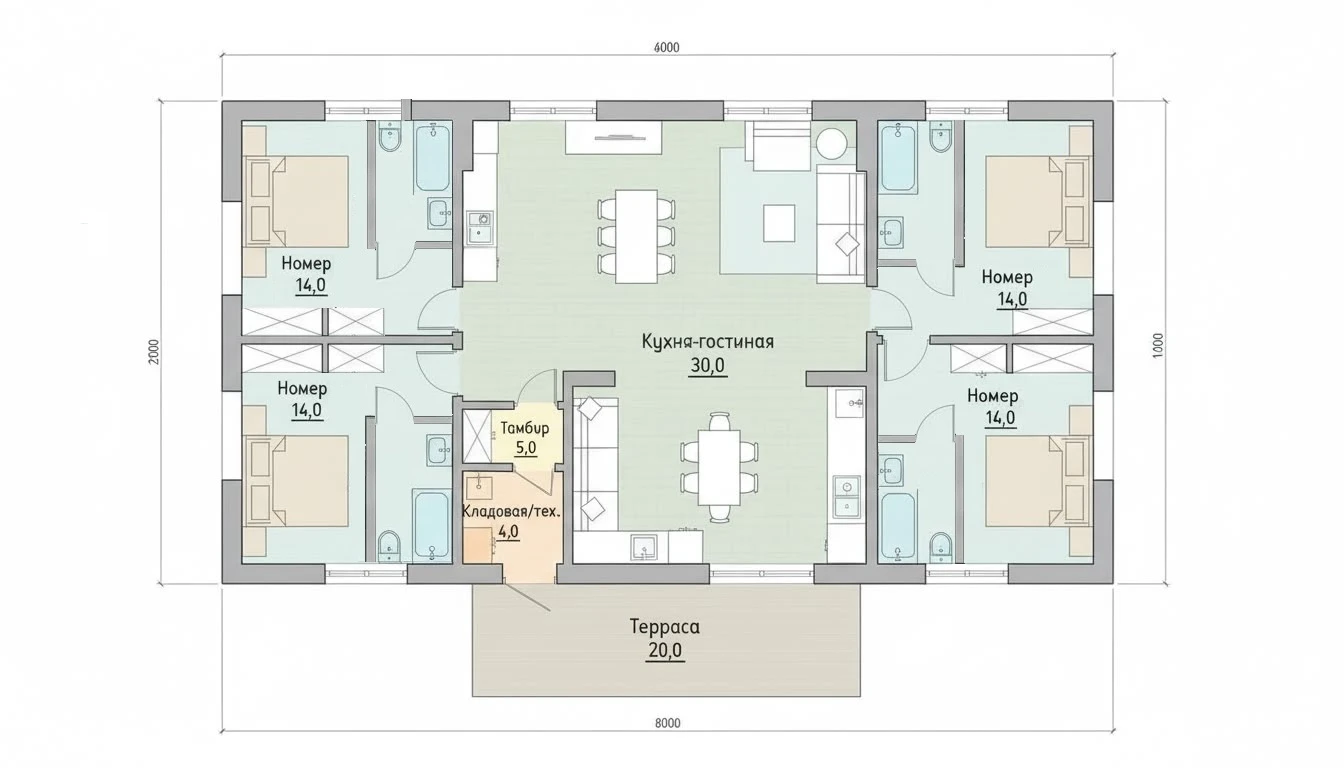

План-четреж модульного гостевого мини-отеля с зонированием

Заключение: планировка как результат компромисса между логистикой, нормами и функцией

Планировка модульного дома — это не набор вариантов на выбор, а продукт инженерного синтеза: она возникает на пересечении трех объективных плоскостей — логистической, нормативной и функциональной. Игнорирование хотя бы одной из них превращает проект в уязвимую конструкцию, которая либо не пройдет экспертизу, либо потребует доработок уже после монтажа, либо окажется неудобной в эксплуатации.

Логистическая плоскость задает жесткие рамки: длина модуля ≤13,6 м, ширина ≤3,7 м, высота ≤4,5 м. Эти цифры не являются «техническими ограничениями производства» — они закреплены в законодательстве и определяют, какие внутренние размеры физически достижимы. Попытка проектировать «как хочется», а потом «подгонять под перевозку», неизбежно ведет к усилению каркаса, нарушению теплового контура или росту стоимости на 25–40 %.

Нормативная плоскость — это не бюрократия, а гарантия минимального уровня комфорта и безопасности. Требования СП 54.13330 к площади спальни (≥8 м²), высоте потолка (≥2,4 м), естественному освещению (≥1/8 площади пола) — результат многолетних исследований влияния среды на здоровье человека. Дом, не соответствующий этим нормам, формально может быть построен, но не будет пригоден для постоянного проживания — что критично для бизнес-моделей, основанных на аренде, сдаче в гостиничный фонд или использовании в качестве основного жилья.

Функциональная плоскость — самая тонкая: она отвечает на вопрос «для чего дом строится?». Один и тот же объем 60 м² может быть эффективен как дачный объект, но неудовлетворителен как офис — и наоборот. Ошибка здесь не в качестве материалов или сборки, а в несоответствии структуры задаче: избыточная звукоизоляция в дачном доме — переплата, отсутствие технической ниши в гостевом — риск аварийных простоев.

Поэтому профессиональное проектирование начинается не с 3D-визуализации, а с трех вопросов:

Каковы логистические условия доставки на участок? (ширина въезда, наличие ЛЭП, мостов, поворотов)
Какой статус объекта? (временная постройка, ИЖС, гостевой дом, коммерческий объект)
Какие функции он должен выполнять в ближайшие 10–15 лет?

Только после четкого ответа на них формируется оптимальная схема: количество модулей, их габариты, расположение несущих элементов, зонирование и инженерная начинка. В этом подходе — ключевое преимущество модульного строительства: не «быстро и дешево», а предсказуемо и надежно. Дом, спроектированный с учетом всех трех плоскостей, не требует доработок после монтажа, не боится климатических экстремумов, не нарушает норм и служит своим владельцам не годами, а десятилетиями — без скрытых издержек и компромиссов.
